[DIY] e46 Wymiana koszyczka lewarka zmiany biegów

[Kandyn]

Wymieniałem u siebie koszyczek lewarka zmiany biegów oraz plastikowe podkładki i zabezpieczenia "cięgna" zmiany biegów i postanowiłem zrobić kilka zdjęć bo może sie kiedyś komuś przyda

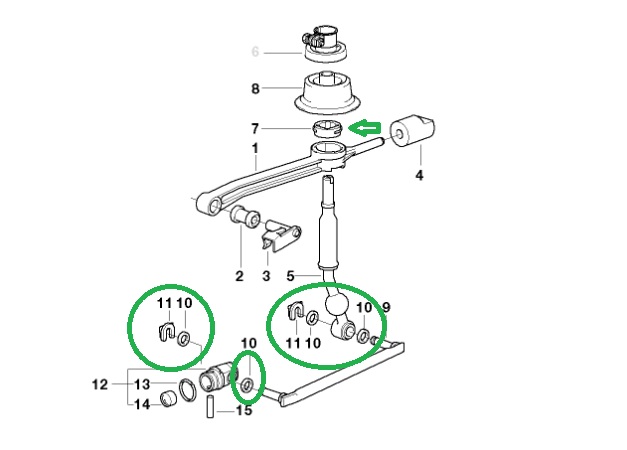

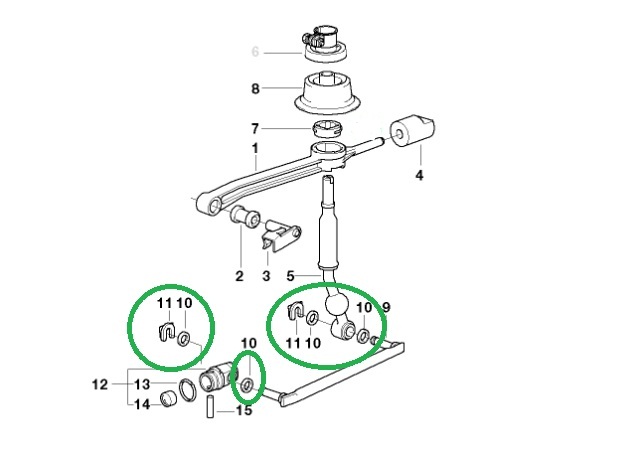

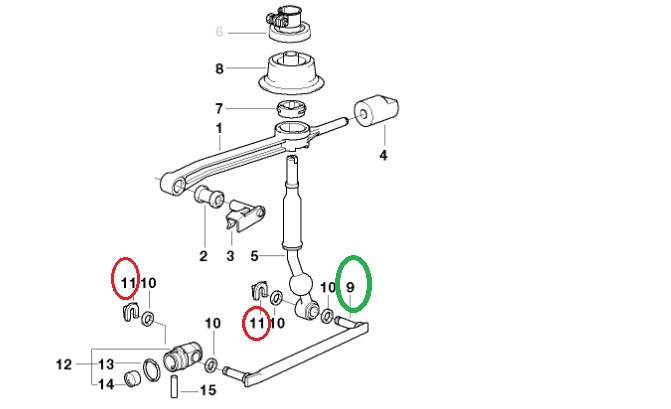

Są to części numer: 7, 10, 11





Mój lewarek miał straszne luzy na boki gdy był na luzie oraz na biegu.

Operacje wykonałem na kanale i miałem zdemontowany wał napedowy. Nie wiem, czy da sie to zrobić bez ściągania wału.

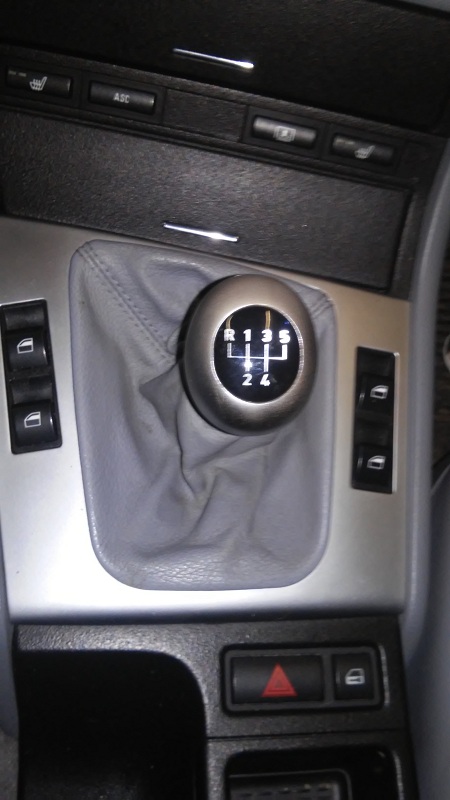

Zaczynamy od demontażu gałki zmiany biegów. Chwytamy ja i ciągniemy mocno w górę. Jeśli nie chce zejść to możliwe, że ktoś kiedyś przymocował ja na klej.



Gdy gałke mamy juz zdemontowaną, demontujemy mieszek. Tak sa umiejscowione  cztery zaczepy:

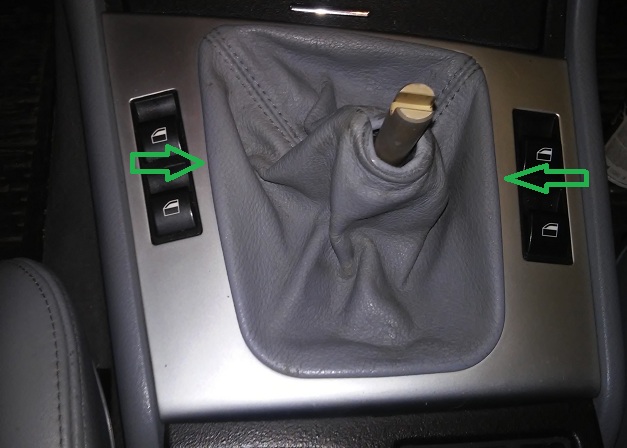

Dlatego naciskamy w krawędzie zaznaczone strzałkami:

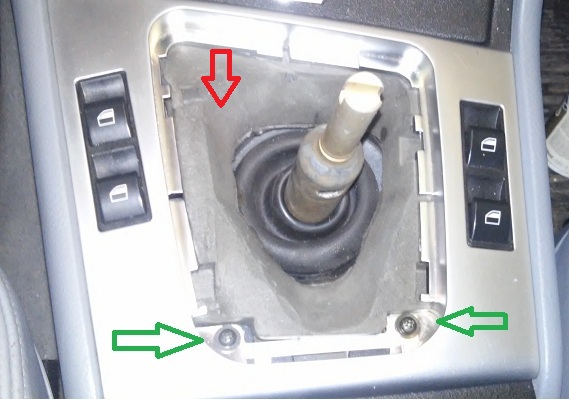

Mieszek mamy zdemontowany, więc wyciągamy gąbkę(czerwona strzałka), która jest wokół lewarka, oraz odkręcamy ozdobną ramkę- 2 śrubki na wkrętak krzyżakowy.

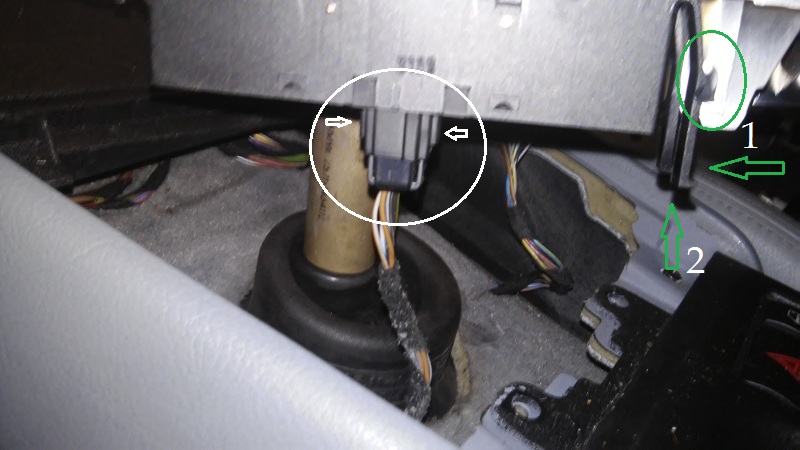

 Nastepnie odpinamy przełączniki szyb. Możemy zrobić to na 2 sposoby: Pierwszy to odpięcie samej wtyczki (białe kółko) lub wypiecie całego przełącznika z zaczepu postępując zgodnie z zaznaczonymi ruchami- zielone strzałki (1 i 2).

Ja wybrałem sposób z wypięciem z zaczepu.

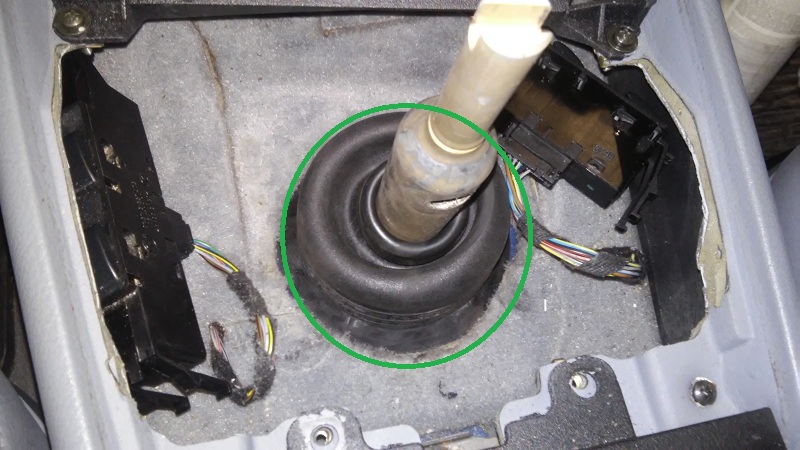

Następienie wyciągamy gumową osłone lewarka. Idzie troszke z oporem.



Po zdemontowaniu gumy widzimy biały koszyczek i jego gniazdo

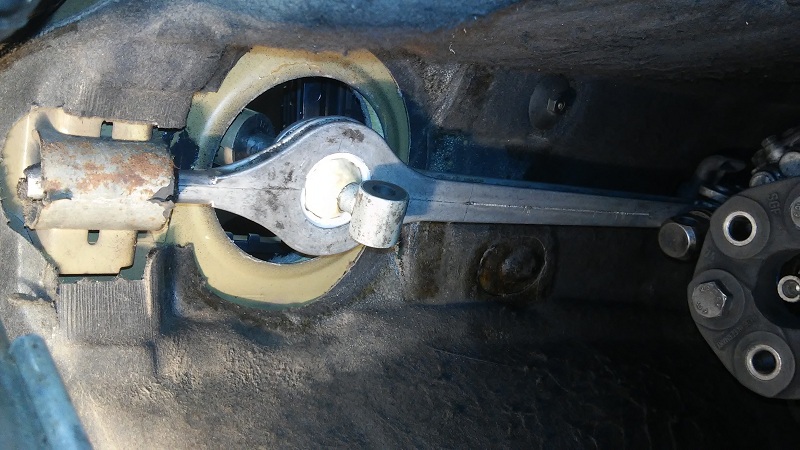

Teraz przenosimy sie pod podwozie, aby zdemontować "cięgno" nr.:

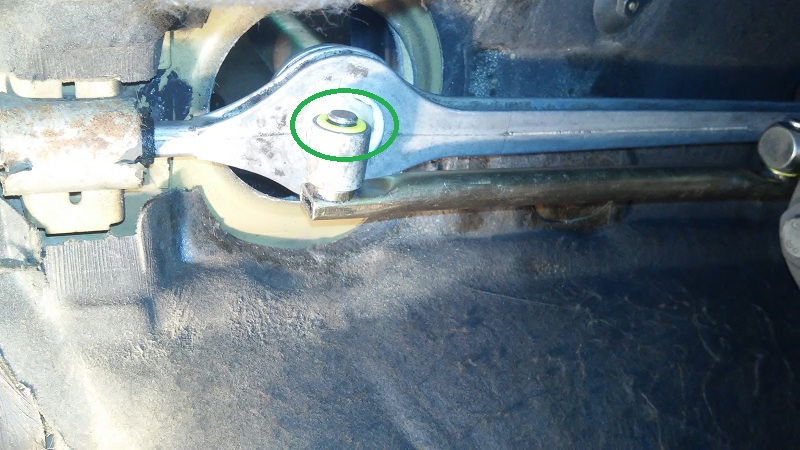

Aby je wyciągnac odpinamy zawleczki nr.: 11

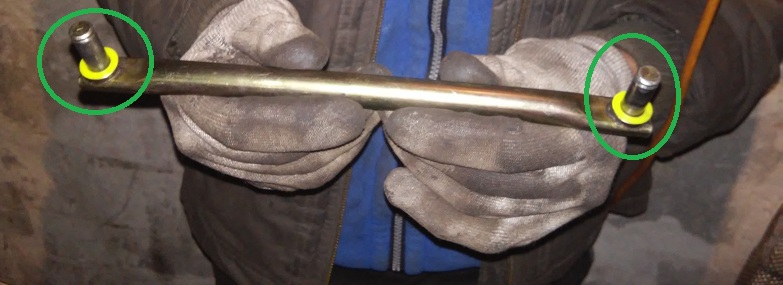

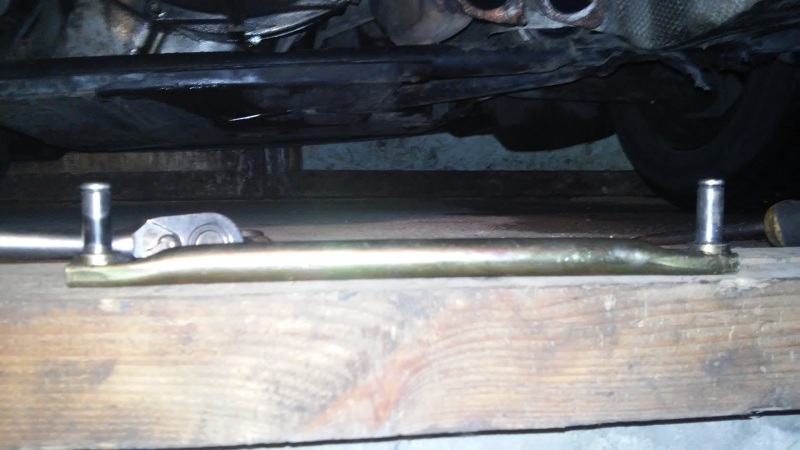

Cięgno:

Mechanizm lewarka bez "ciegna" :

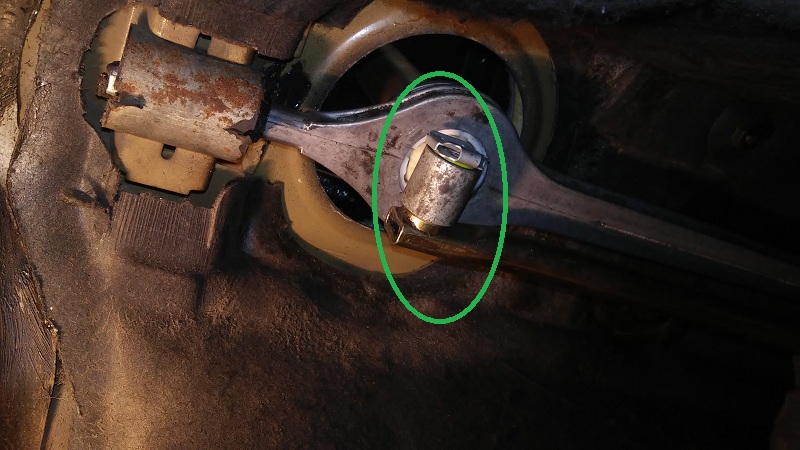

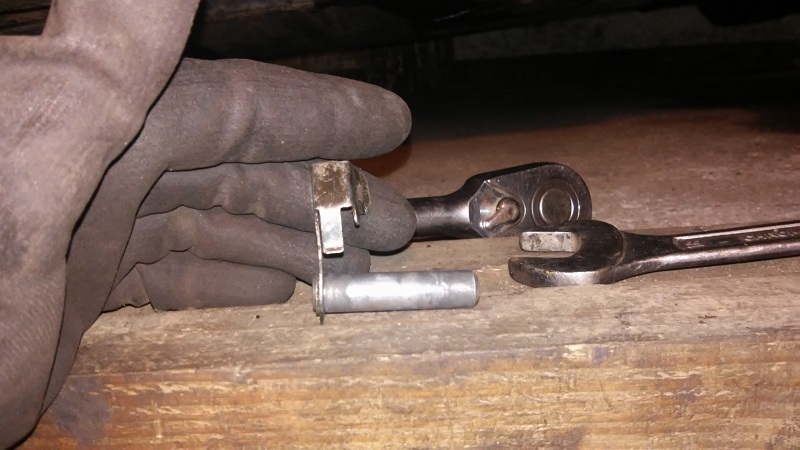

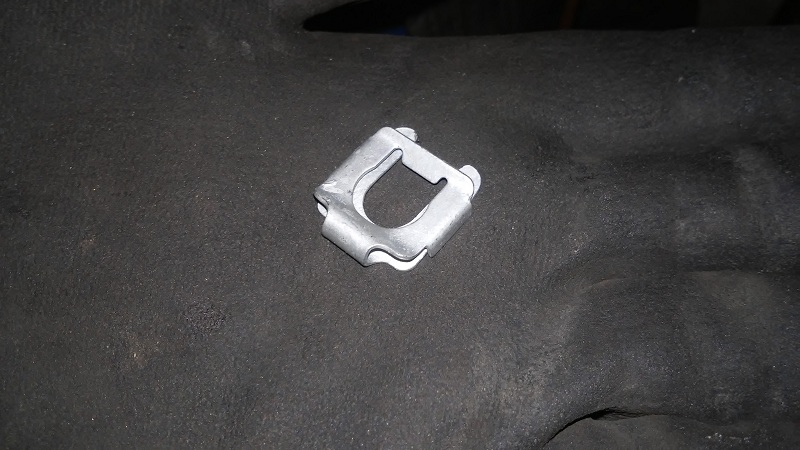

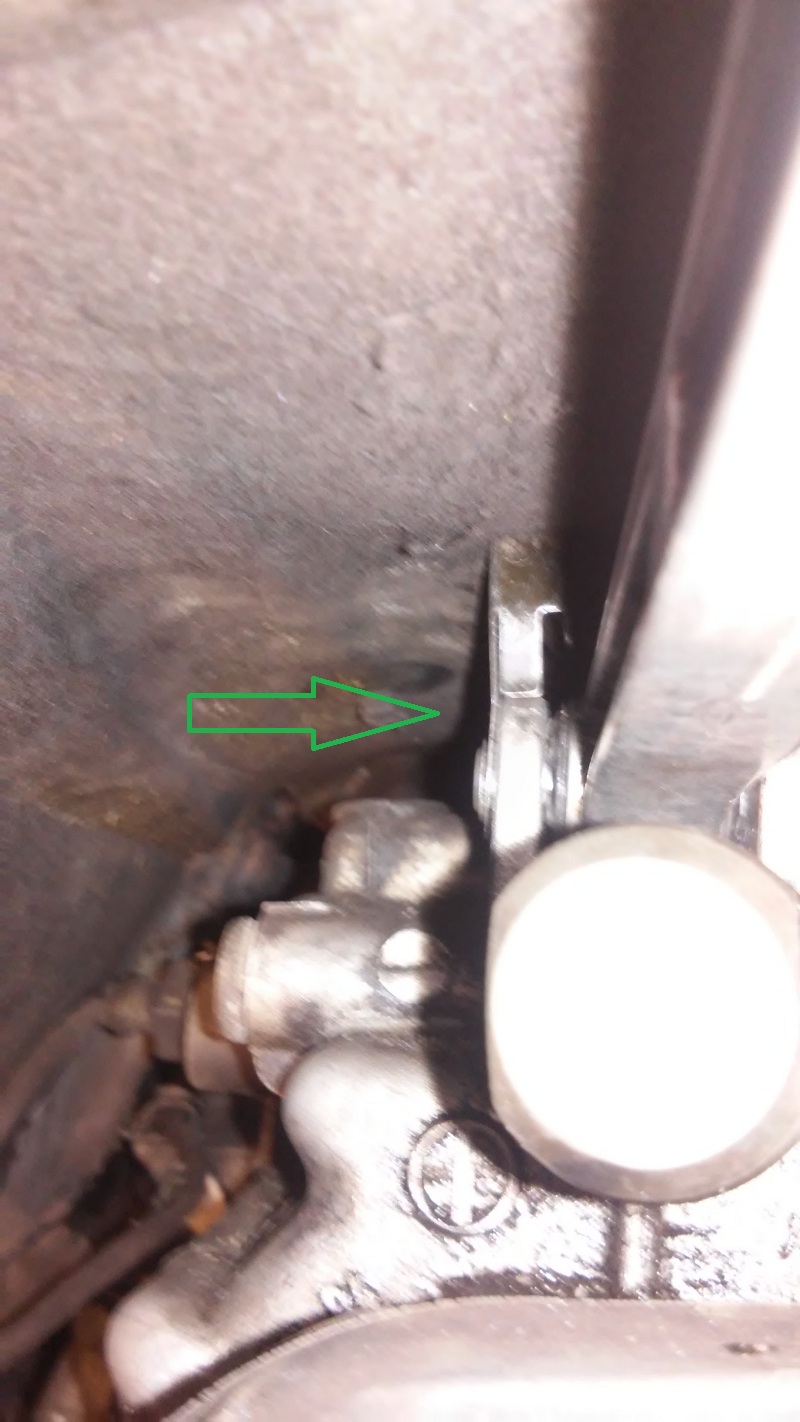

Teraz wypinamy zawleczkę spinajaca mechanizm biegów ze skrzynią.

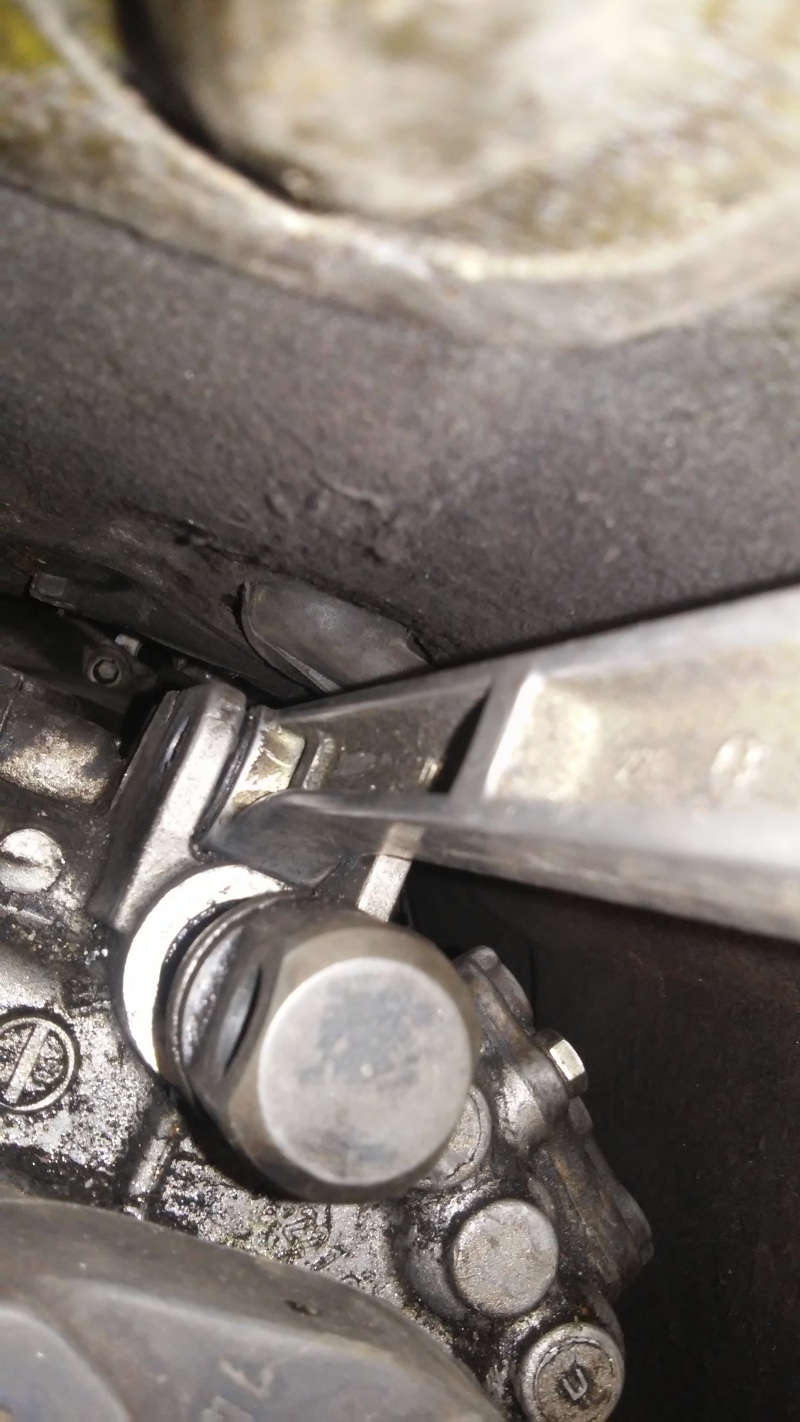

Odpinanie idzie bardzo cięzko, poniewaz jest mało miejsca. Najlepiej podważyć zawleczkę jakims małym płaskim srubokrętem.

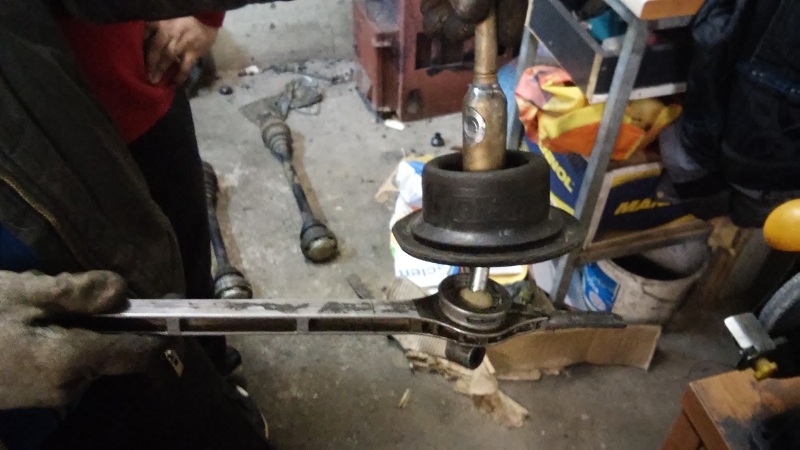

No i mamy mechanizm biegów zdemontowany:

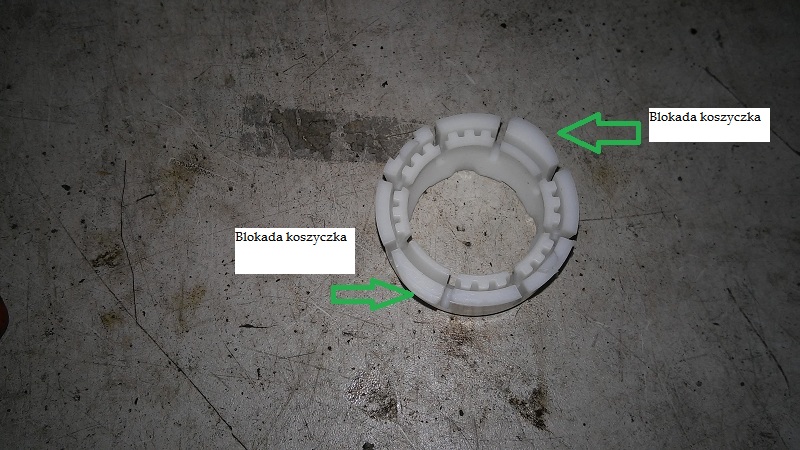

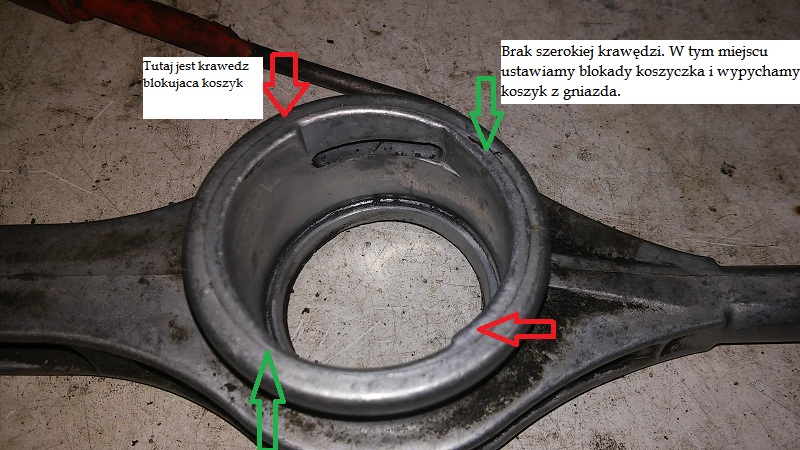

Teraz wyciągamy lewrek wraz z koszyczkiem z gniazda. Aby to zrobic musimy plaskim wkretakiem lub płaskoczypcami nastawic koszyczek na odpowiednią pozycje w gnieździe- zsunąć blokady koszyczka z szerokich krawedzi gniazda w miejsca bez krawędzi. Jak uszkodzimy stary koszyczek to nic sie nie stanie. Gorzej jak uszkodzimy kulke lewarka.

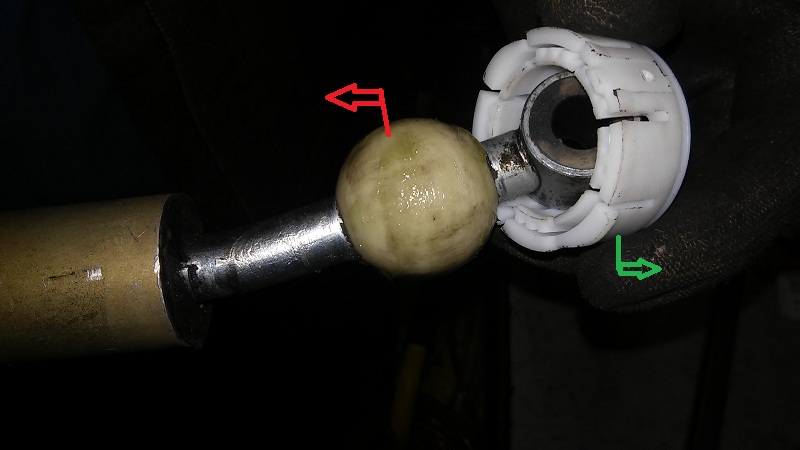

Jak koszyk wyjdzie z gniazda to wyciagamy kulke z koszyczka

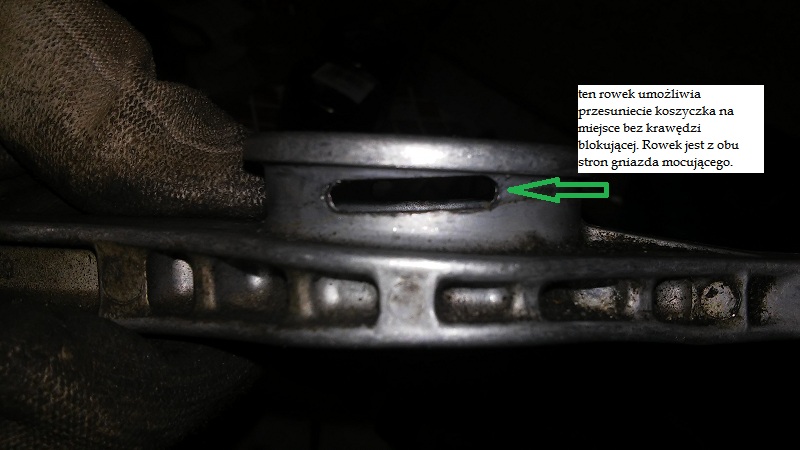

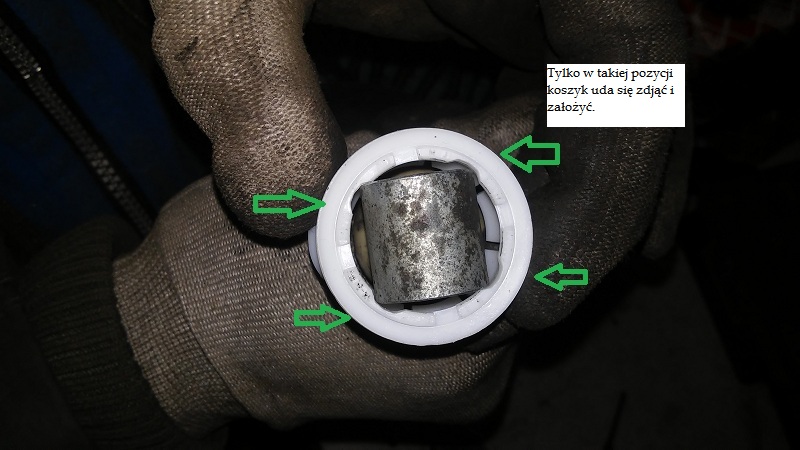

Aby koszyczek wyszedł z dźwigni musimy ustawic go na odpowiednie punkty

Nastepnie przed zalozeniem nowego koszyczka smarujemy go smarem z teflonem (ja nie mialem, wiec dalem zwykly, aby nie bylo sucho)

Nowy koszy zakladamy tak samo tylko w odwrotnej kolejnosci i blokujemy go w gnieździe.

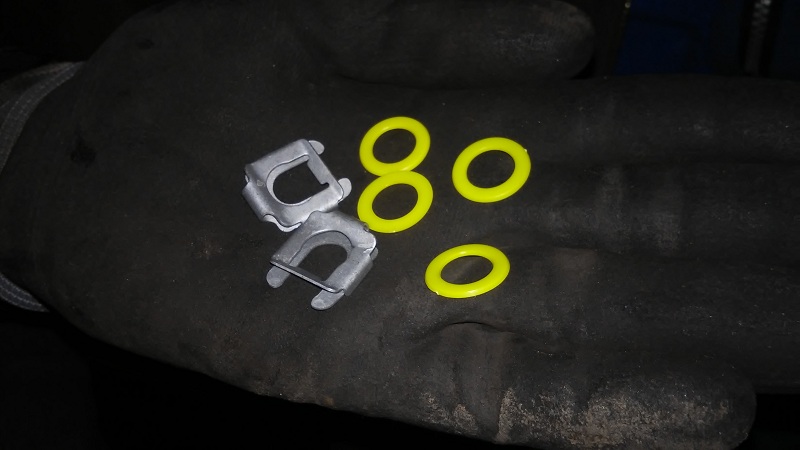

Nastepnie wymieniamy plastikowe podkładki i zawleczki "cięgna" nr: 10 i 11

Zakładamy po jednej podkładce

Wkładamy w mechanizm i zakładamy podkładki z drugiej strony



A następnie wpinamy zawleczki





Teraz lewarek powinien być sztywniejszy.















Edytowane 19 Lutego 2017 przez Kandyn

[Mateusz2989]

Latający lewarek zmiany biegów w e46 to chyba standard i tradycja hahahaha nie znam nikogo kto by tego nie robił, mnie też to czeka do zrobienia.

Denerwujący jest latający lewarek biegów

[dawid111]

Przepraszam za OT

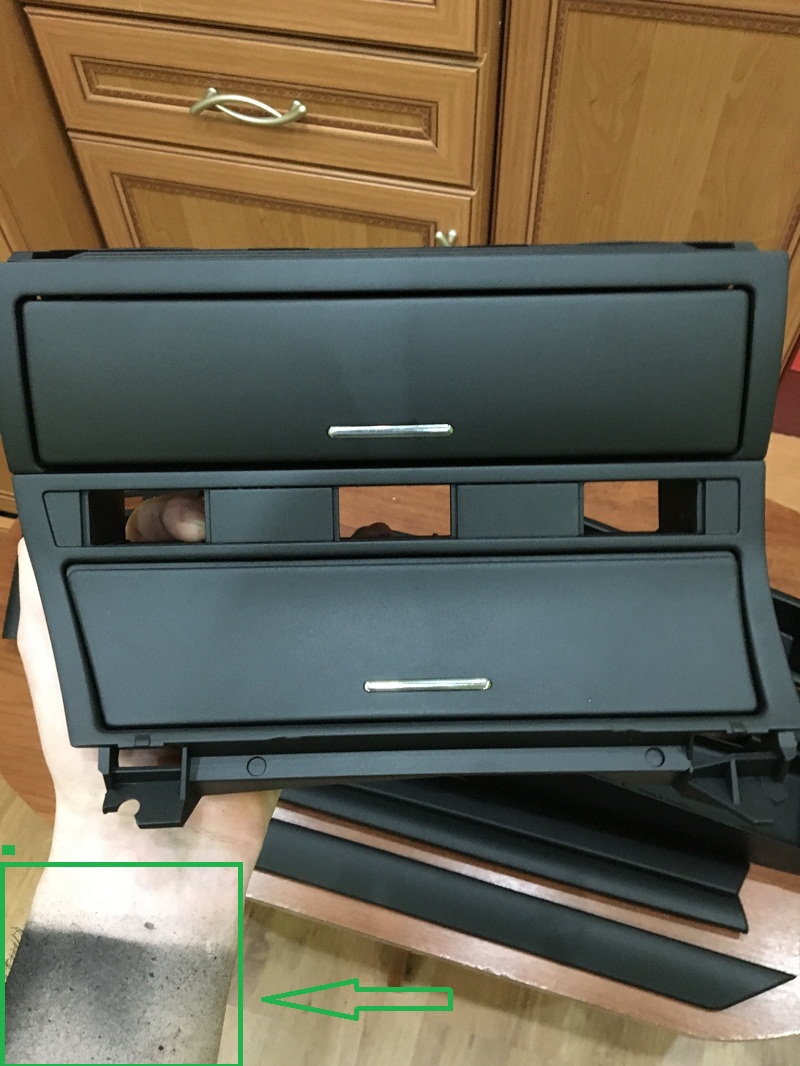

Kamil czym malowałem schowki i tunel środkowy ?
